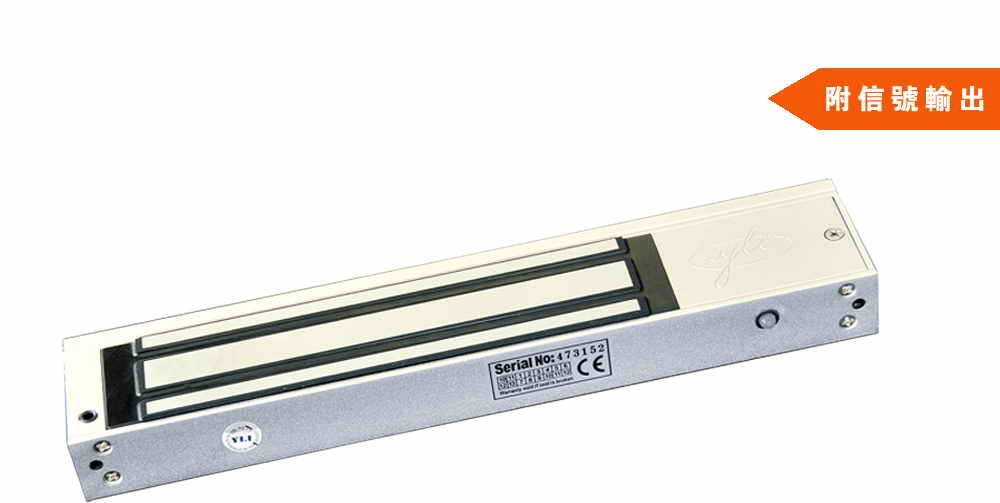

一卡通門禁系統單門磁力鎖

網站管理員：科藝嘉       發布時間：2013-12-18 09:30:38

• 標準型磁力鎖是針對一般玻璃門、木門、防火門、推拉門、金屬門設計的，內有一組鎖狀態訊號干接點輸出(NO、NC、COM)。內開式門或無框玻璃門、窄框等均有附件配套，特殊防殘磁設計，讓門禁自動化更安全。

  產品參數	參數描述
  鎖體尺寸	長250x寬49x厚25.5(mm)
  吸板尺寸	長180x寬38x高11(mm)
  最大拉力	280kg(600Lbs)直線拉力
  輸入電壓	DC12V或DC24V
  工作電流	12V/480mA       24V/240mA
  鎖信號輸出	干接點輸出，最大承受功率3A，上鎖時NO輸出，開鎖時NC輸出
  LED顯示	紅燈(開門狀態)   綠燈(上鎖狀態)
  適用門型	木門、玻璃門、金屬門、防火門
  表面溫度	低于環境溫度+20℃以內
  適用溫度	-10~+55℃(14-131F)
  適用濕度	環保鋅電鍍 0~90%相對濕度
  外殼處理	陽極硬化電鍍處理
  鎖體處理	環保鋅電鍍處理
  吸板處理	環保鋅電鍍處理
  產品重量	2.1KG

  產品優勢

  280kg(600Lbs)靜態直線拉力        可自行設定12VDC或24VDC

  出廠時電壓標準設置為12VDC                    內置反向電流防護裝置(MOV)
  鎖狀態訊號輸出(NO,NC,COM)                   適用于木門、玻璃門、金屬門、防火門
  防殘磁設計，選用防磨損材料                    鋁外殼采用高強度合金材料，陽極硬化處理
  磁力鎖無機械故障，完全采用電磁吸力工作

  加大電磁吸力，專業設計、雙重鎖體絕緣處理

  產品通過歐盟CE 及中國 MA 認證合格

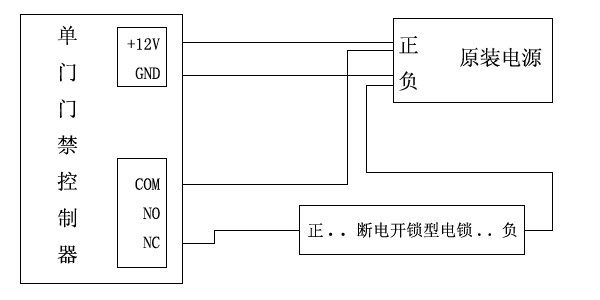

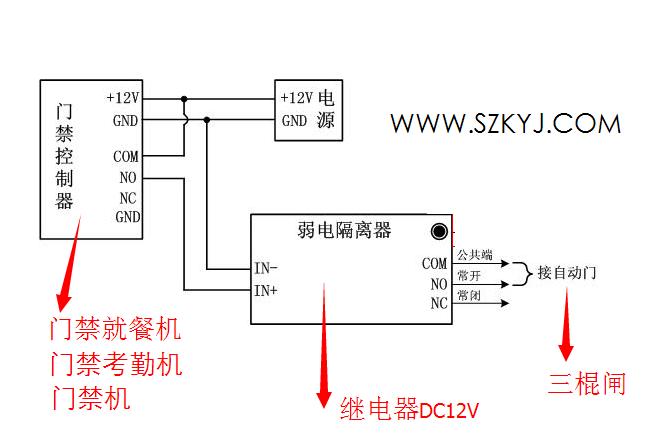

  斷電開鎖型電鎖（如電插鎖，磁力鎖）接門禁控制器原裝電源接線圖

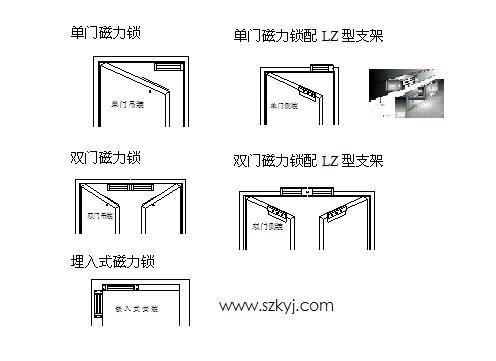

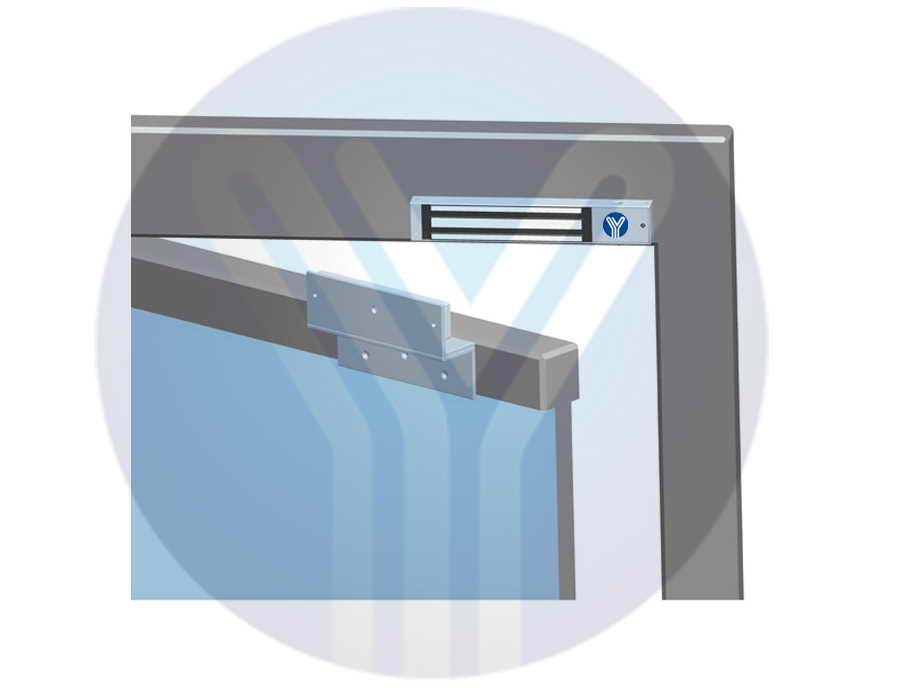

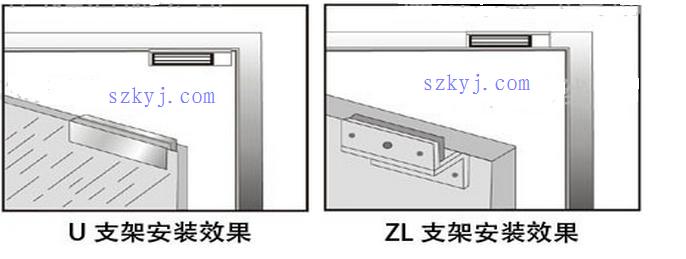

  磁力鎖安裝示意的效果圖





  門禁系統如何規范施工布線以及注意事項:

  在安裝門禁系統過程中，由于沒有規范施工，事后會帶來很多不必要的麻煩，現在關于門禁系統如何規范布線和大家分享一下：


  一：注意線材的選擇

  1.讀卡器到門禁控制器的線材選擇

  讀卡器到門禁控制器的線，建議用8芯屏蔽多股雙絞網線（其中三芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線），數據線 Data1 Data0互為雙絞更好。線截面積建議0.22平方毫米以上。最長不可以超過100米。屏蔽線接門禁控制器的GND。加粗或者雙股合一股給讀卡器供電，有助于提升讀卡器的性能。（也可以采用其他多芯屏蔽的五類線）

  2.出門按鈕到門禁控制器的線材選擇

  按鈕到控制器的線，建議采用兩芯線，線徑在0.3平方毫米以上。

  3.電鎖到門禁控制器的線材選擇

  電鎖到控制器的線，建議使用兩芯電源線，線截面積在1.0平方毫米以上。如果超過50米要考慮用更粗的線，或者多股并聯，最長不要超過100米。

  4.門磁到門禁控制器線材的選擇

  門磁到門禁控制器的線，建議選擇兩芯線，線徑在0.22平方毫米以上，如果無需在線了解門的開關狀態 或者 無需門長時間未關閉報警 和 非法闖入報警 互鎖等功能，門磁線可不接。

  5.通訊線：（門禁控制器到下一臺門禁控制器，門禁控制器到電腦）

    485通訊方式的門禁系統：

  門禁控制器到門禁控制器之間，以及門禁控制器到轉換器的線，建議使用8芯屏蔽雙絞網線。線徑在0.22平方毫米以上，485+和485-一定要互為雙絞，其它6芯備用，屏蔽線可不接，如果通訊不暢通，可以考慮用屏蔽線將所有控制器的GND進行連接，或者在485總線的最后一臺控制器的485＋ 和 485-之間并聯120歐姆的終端電阻來改善通訊質量。 485總線長度，理論上是可以達到1200米，建議根據控制器數量或者通訊環境的復雜性，不要超過800米。如果超過請選用485HUB或者中繼器來改善通訊環境。 控制器和控制器的連線必須是一個連一個的手牽手的總線結構，不能分叉或者有星型連接。

    TCP/IP通訊方式的門禁系統：

  和電腦網絡的布線的方法一樣，控制器到HUB用普通網線，距離要小于90米，越長對線的質量要求越高。建議使用有品牌的網線。




  二：是安裝過程中的注意事項：

     所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。

  雖然控制器具備了良好的防靜電防雷擊防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。所有2線連接處必須緾好再焊接再包扎,不留隱患。

     建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。不要將控制器和其他大電流設備接在同一供電插座上。

     讀卡器，出門按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。門禁控制器建議安裝在弱電井等便于維護的地點。

     接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。
