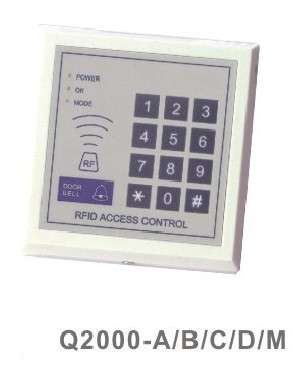

獨立式單門機Q2000系列

網站管理員：科藝嘉       發布時間：2013-12-19 14:44:05

•

  專門為寫字樓、辦公司、工廠員工宿舍、樓宇公共通道等出入口的控制而推出的一系列獨立式門禁控制器，為用戶提供一個簡單直接、價格低廉的門禁控制系列解決方案

  獨立式單門機Q2000主要特點

  ■設計優美、安裝時可與墻面裝修完美結合

  ■超薄設計、白色外殼，是科技與時尚的完美結合

  ■具有防水防塵結構設計及高保密性，內建防破壞裝置安全性高

  ■控制器內含讀頭，采用一體成型設計，安裝方便

  ■全部采用單機運行方式、不需要聯網

  ■用戶編程模式簡單容易、同時發出聲音和燈光作為回應

  ■通過鍵盤，可單獨刪除卡號及任意設置開門（3秒起）

  ■通過跳線可接不同類別的電子門鎖

  產品特性




  型號 參數	Q2000-A	Q2000-B	Q2000-C	Q2000-D	Q2000-M
  基本配置	內置感應卡讀卡器（管理卡管理，感應卡開門）	內置感應卡讀卡器和數字鍵盤（鍵盤管理，感應卡開門）	內置感應卡讀卡器和密碼鍵盤（感應卡和密碼同時開門）	內置密碼鍵盤	內置MIFARE讀卡器
  工作電壓	DC12V	DC12V	DC12V	DC12V	DC12V
  靜態電流	≤80MA	≤80MA	≤80MA	≤80MA	≤50MA
  開鎖電流	≤1000MA	≤1000MA	≤1000MA	≤1000MA	≤1000MA
  儲存容量	400張用戶卡	200/800張用戶卡	200/800張用戶卡或密碼	200個用戶密碼	200/800張用戶卡
  讀卡距離	≥5CM	≥5CM	≥5CM		≥5CM
  讀卡類型	EM或與EM兼容之卡片	EM或與EM兼容之卡片	EM或與EM兼容之卡片		MIFARE卡
  開鎖類型	常開或常閉的陰極 鎖、直插鎖、電磁鎖	常開或常閉的陰極 鎖、直插鎖、電磁鎖	常開或常閉的陰極 鎖、直插鎖、電磁鎖	常開或常閉的陰極 鎖、直插鎖、電磁鎖	常開或常閉的陰極 鎖、直插鎖、電磁鎖
  工作溫度	-10℃-70℃	-10℃-70℃	-10℃-70℃	-10℃-70℃	-10℃-70℃
  工作濕度	10%-90%	10%-90%	10%-90%	10%-90%	10%-90%
  顏色	芽白色	芽白色	芽白色	芽白色	芽白色
  尺寸	117（W）*20(D)*117(H)	117（W）*20(D)*117(H)	117（W）*20(D)*117(H)	117（W）*20(D)*117(H)	117（W）*20(D)*117(H)




  KYJ2000P 單門門禁控制器

  （內置感應卡閱讀器和密碼鍵盤,不聯電腦）

  安裝說明：

  使用十字螺絲刀擰松固定面板與底板的十字螺絲，把底板取下（電路板在面板下）

  使用隨機配備的膠塞和螺釘將底板裝于欲控制出入的入口側墻壁




  電線接駁說明：

  依照電路板上的接線標記將電線接好（見下圖）



  注意：上電之前必需確認電源的電壓（DC 12V）和電源的正負極

  說明：1、本機的電鎖2功能沒有使能

  2、防撬報警開關在線路板的左下角、常閉禁聲、常開蜂鳴器BI-BI的響




  操作說明：

  一、門禁機初始化方法：

  1、接通門禁機電源、POWER（紅）燈亮

  2、JP的第1腳和第2腳相接

  3、斷電、再接通電源、蜂鳴器BI-BI響不停

  4、JP的1腳和2腳斷開、3腳和2腳接通

  5、門禁機初始化完成

  （說明：此初始化處理只會刪改用戶自行設置之密碼、出廠密碼為12345不會被刪改、其它的數據也不會被刪改）




  二、電鎖設置方法（出廠為電鎖端直接接電鎖）

  J2的1腳和2腳相接、電鎖端直接接電鎖（JI的1腳和2腳相接、電鎖端接常閉鎖；JI的2腳和3腳相接，電鎖端接常開鎖）

  J2的2腳和3腳相接、電鎖端輸出為開關信號、電鎖1的“+”極可接電源控制箱的PUSH端




  三、門禁機編程方法：

  “#“字鍵：功能鍵、進入編程模式

  a、按“#“字鍵6次、蜂鳴器Bi長鳴一聲、POWER（紅）、OK（綠）、MODE（黃）三燈同時發光

  b、輸入五位用戶密碼（如：12345）、OK（綠）燈關閉、門禁機進入用戶操作編程模式

  “1”字鍵：修改用戶密碼

  a、按“1”字鍵、MODE（黃）燈亮、POWER（紅）OK（綠）燈關閉

  b、用戶自行輸入5位數字之密碼（如：23456）、輸入完畢后、蜂鳴器BI短鳴一聲、OK（綠）燈閃亮一次、POWER（紅）燈MODE（黃）燈亮、密碼修改成功

  （注意：該密碼用戶必需好好保存、再次操作本門禁機時需以此密碼進入編程模式、如密碼忘記、請執行門禁機初始化操作規程）

  “2”字鍵：登錄用戶卡

  a、按“2”字鍵、MODE（黃）燈亮、POWER（紅）OK（綠）燈關閉

  b、輸入4位用戶號（如：0008）、POWER（紅）OK（綠）燈閃爍；如蜂鳴器BI-BI-BI連續短鳴三聲、該用戶號已被登錄過、不能再重復登錄

  c、讀需登錄的用戶卡、蜂鳴器BI叫一聲、OK（綠）燈關閉、POWER（紅）燈亮、用戶卡登錄成功；如蜂鳴器BI-BI-BI連續短鳴三聲、該卡號已被登錄過、不能再重復登錄

  “3”字鍵：刪除單個用戶卡

  a、按“3”字鍵、MODE（黃）燈亮、POWER（紅）OK（綠）燈關閉

  b、輸入需刪除的4位用戶號（如：0008）、蜂鳴器BI短鳴一聲、OK（綠）燈閃亮一次、POWER（紅）燈亮、刪除用戶卡成功

  “4”字鍵：全部刪除鍵

  按“4”字鍵、蜂鳴器BI-BI短鳴兩聲、OK（綠）燈閃亮一次、POWER（紅）燈亮、存儲器里所有已登錄的用戶卡全部被刪除

  “5”字鍵：設置開門時間

  a、按“5”字鍵、MODE（黃）燈亮、POWER（紅）OK（綠）燈關閉

  b、輸入2位開門時間（如：05  表示開門時間為5秒）、蜂鳴器BI-BI短鳴兩聲、OK（綠）燈閃亮一次、POWER（紅）燈亮、開門時間設置成功

  說明：門禁機默認開門時間為3秒

  “6”字鍵：退出鍵

  按“6”字鍵、OK（綠）燈閃亮一次、POWER（紅）燈亮、MODE（黃）燈關閉、門禁機退出用戶操作編程模式

  四、門禁機使用方法：

  門禁機編程完成后、按“6”字鍵退出編程模式、此時門禁機進入正常工作狀態、讀卡.

  如：

  a、蜂鳴器BI短鳴一聲、POWER（紅）燈閃兩次關閉、OK（綠）燈閃兩次常亮、開門成功

  b、蜂鳴器BI-BI-BI短鳴三聲、POWER（紅）燈連續閃3次、此卡為非法卡、不能開門

  說明：門禁機在開門（繼電器閉合）狀態下不能讀卡.

  以上操作說明，以隨機配備的說明為準。
